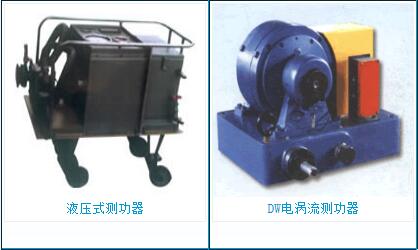

電渦流測功機是種測量試驗的設備。在我國運用的較多。電渦流測功機主要是利用渦流損耗的原理進行功率吸收的。它主要是由控制系統、測力組件、渦流制動器一系列組件所組成。

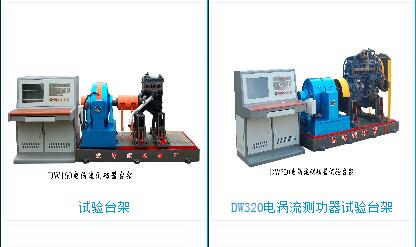

      電渦流測功機它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、汽油機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備，與其它測功裝置相比，CW系列測功裝置具有更高的可靠性、實用性和穩定性。


      由于不同種類的測功機工作方式與加載方式都有所差別，接下來啟東市波鋒測功器廠工作人員和大家來聊聊電渦流測功機的運作方式，下面就一起來看看吧。

      由電渦流測功機結構圖可知，感應子主要由旋轉部分和擺動部分（電樞和勵磁線圈）組成。轉子軸上的感應子形狀猶如齒輪，與轉子同軸裝有一個直流勵磁線圈。當勵磁線圈組通以直流電流時，其周圍便有磁場存在，那么圍繞勵磁組就產生一閉合磁通。很明顯，位于繞組左側的感應子具有一個極性，右側具有相反的極性。


      旋轉時，由于磁密值的周期性變化而產生渦流，此渦流產生的磁場同產生它的磁場相互作用，從而產生與被試機反向的制動力矩，使電樞擺動，通過電樞上的力臂，將制動力傳給測量裝置。 轉速測量采用非接觸式磁電轉速傳感器和裝于主軸的60齒牙盤，將轉速信號轉換成電信號輸出。 測功機功率計算P=扭矩*轉速/9550(Kw) 式中扭矩—(N.m) n—轉速(rpm/min)。

      相信大家通過上文啟東市波鋒測功器廠工作人員的介紹，大家對電渦流測功機的運作方式也有了進一步的了解，更多電渦流測功機的相關資訊敬請登陸我司官網進行查看或來電咨詢。
